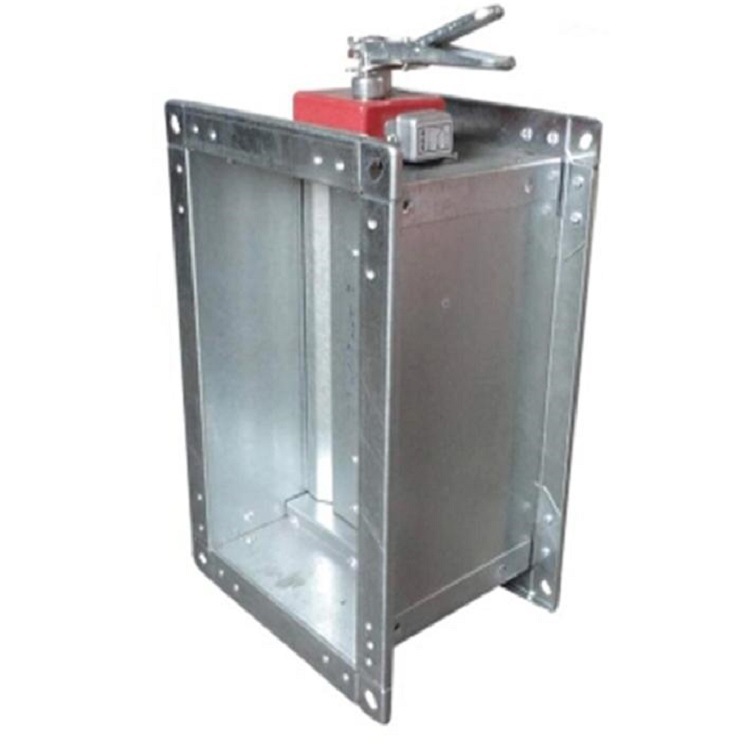

防火閥是安裝于通風、空調系統風管中，在火災發生時關閉的閥門。以下介紹該產品的基本情況。

一、產品用途

在建筑通風與空調系統中，風管貫穿各個區域，是空氣輸送的主要通道。防火閥的作用是在火災發生時，通過溫度感應關閉，隔斷風管通道，防止火勢和煙氣通過風管向其他區域蔓延。

防火閥通常安裝于以下位置：

穿越防火分區處：風管穿越不同防火分區的隔墻或樓板時，在穿越處設置防火閥。

穿越重要設備用房隔墻處：風管穿越配電室、消防控制室、電梯機房等重要設備用房的隔墻時，在穿越處設置防火閥。

風管接入豎井處：水平風管接入管道井、通風豎井時，在接口處設置防火閥。

排煙系統風管處：排煙風機入口處、排煙支管接入主風管處設置排煙防火閥。

正常情況下，防火閥處于開啟狀態，保證通風空調系統運行。當火災發生且風管內氣流溫度達到設定值時，閥門關閉，隔斷風管通道。

二、產品構成

防火閥由多個部件組成，各部件協同工作，實現溫度感應、閥門關閉和手動復位等功能。

閥體：金屬制成的殼體，通常采用鍍鋅鋼板或不銹鋼板制作，有相應厚度。閥體兩端設有法蘭，法蘭上均勻分布螺栓孔，用于與風管法蘭連接。閥體內部經過加工處理，表面平整，便于葉片轉動。

葉片：安裝于閥體內的金屬板，可繞轉軸轉動。葉片數量根據閥門尺寸確定，小尺寸閥門采用單葉片，大尺寸閥門采用多葉片。多葉片閥門設有聯動機構，各葉片同步轉動。葉片邊緣通常設有密封件，關閉時與閥體接觸。

轉軸：支撐葉片轉動的軸桿，穿過閥體兩側，一端連接執行機構。轉軸與閥體之間設軸承或軸套，便于轉動。

溫感元件：檢測溫度并觸發閥門關閉的部件。常見類型有兩種：

易熔片型：采用易熔合金片，達到設定溫度時易熔片熔斷，觸發執行機構動作。

感溫器型：采用感溫器，內部填充感溫介質，達到設定溫度時感溫器動作，觸發執行機構。

執行機構：接收溫感元件信號并驅動葉片關閉的裝置。執行機構內部設有蓄能彈簧，平時處于壓縮蓄能狀態，通過溫感元件保持鎖定。當溫感元件動作時，鎖定解除，彈簧釋放能量，通過連桿機構驅動轉軸旋轉。

復位裝置：用于將關閉后的閥門手動復位至開啟狀態的裝置。通常為手柄或拉環，設于閥體外部便于操作的位置。復位時，手動操作復位裝置，帶動轉軸反向旋轉，葉片恢復至開啟位置，同時執行機構重新蓄能鎖定。

指示裝置：顯示閥門開啟或關閉狀態的指示部件，通常設于閥體外部與轉軸聯動。閥門開啟時指示“開”，關閉時指示“關”。部分型號采用顏色標識，開啟為綠色，關閉為紅色。

法蘭：閥體兩端的連接部件，與閥體焊接或一體成型。法蘭面平整，設有螺栓孔，用于與風管法蘭連接。法蘭與風管法蘭之間放置密封墊，連接處密封。
